Tapiolan srk:n pienoisrautatiekerho

Kerhon ensimmäiset FREMO-moduulit

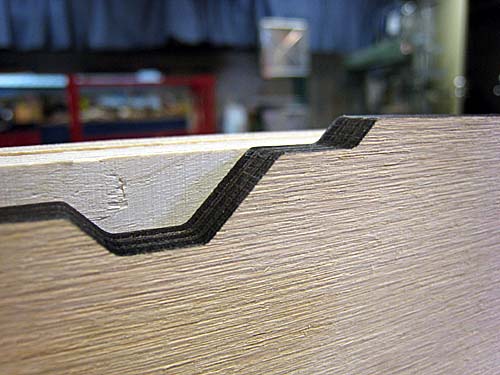

Runkolevyt sahattiin suorakulmaisiksi ja päädyt 4mm standardipiirrosta matalammiksi.(tummareunainen mallipääty on Harald Brosch'in laserleikattu valmispääty joita meille toimitti Bart Bakker, yksi FREMO H0-USA'n kantavista voimista.

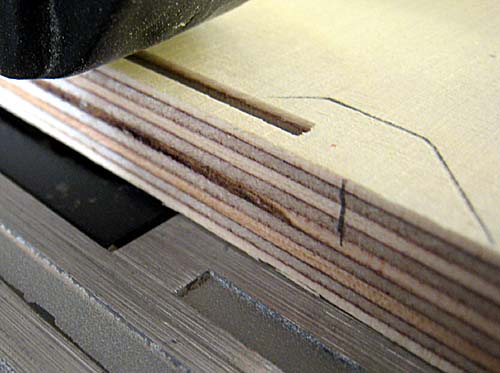

Maisemaosuus madallettiin sirkkelillä sahaamalla merkkin asti...

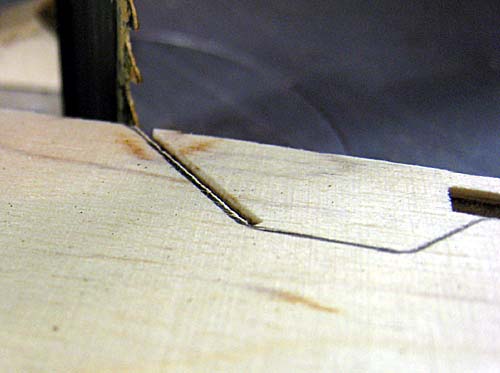

..ja ratapenkereen muoto leikattiin vannesahalla.

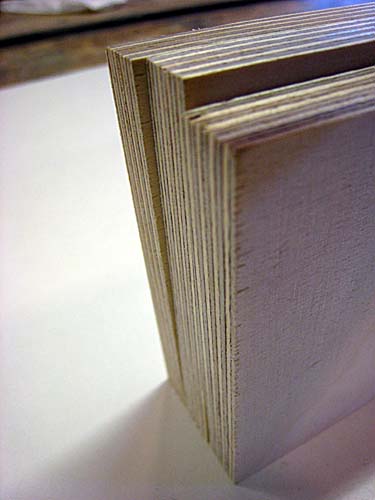

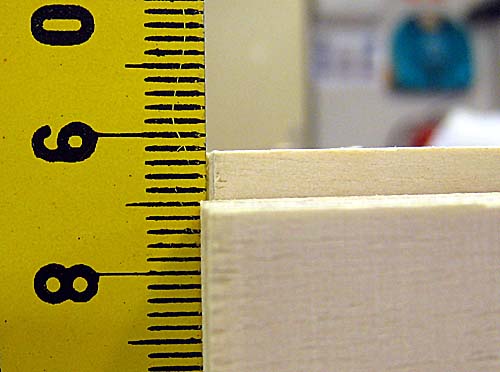

Levyt oli kaikki sahautettu Puukeskuksessa määrämittaan, mutta määrämitta näyttää vaihdelleen (levyjen korkeus piti olla 88mm)

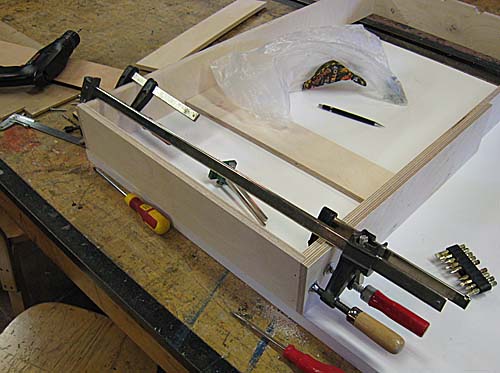

Moduulien runko koottiin paksun melamiinipintaien levyn päällä, joka tiedettiin suoraksi. Käyttämällä hukkapaloja saatiin päädyt koottua ruuvipuristimien avulla niin, että päädyssä kylkikappaleet tulivat ruuvinreikiä porattaessa suoraan..

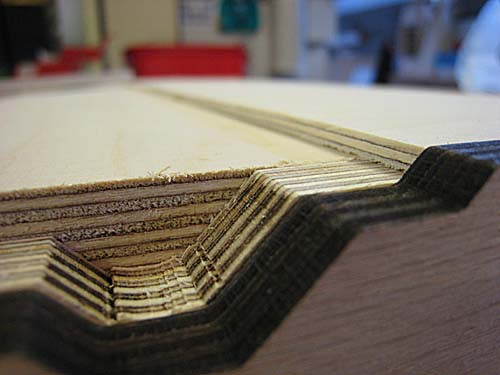

Tässä omatekemä pääty ja "tehtaassa" tehty pääty. Huom: omassamme 4mm vaneeri tulee päädyn päälle, jotta saamme penkereen muodon helpommin kohdalleen...

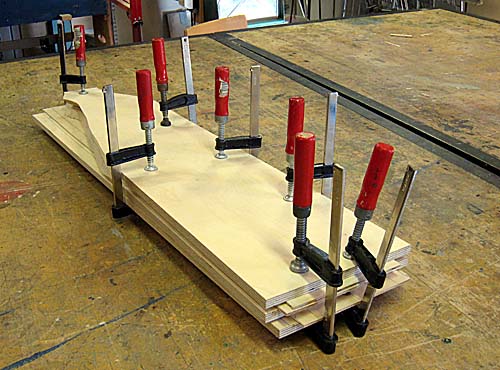

Ratapenkereet leikattiin valmiiksi kaltevareunaisiksi ja 4mm ohuempi vaneeri liimattiin 12mm vanerin päälle niin, että profiilipäädyssäkin näkyvä "jätkänpolku" tulee penkereen reunaan..

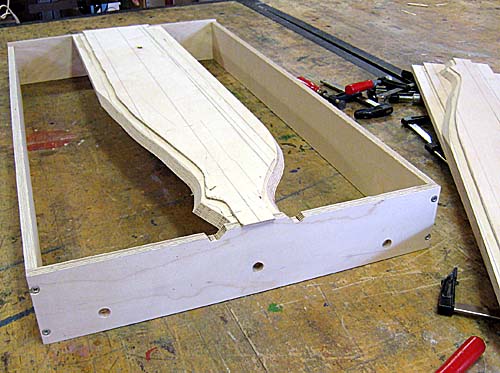

Tässä pengertä sovitetaan runkoon. 90 cm runkoon tulee vielä yksi poikkipuu, mutta se asennetaan vasta kun vaihteet on sovitettu tarkasti paikoilleen jotta se ei tule tielle vaihdemoottoreiden asennuksen yhteydessä...

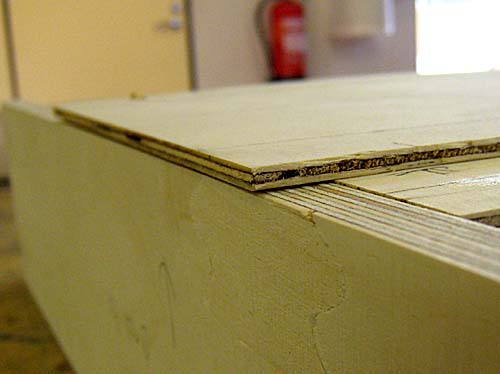

4mm vaneeri tilattiin vasta runkolevyjen jälkeen. Nyt valmistauduimme määrämittaan sahauksen epätarkkuuteen tilaamalla 4mm vaneerit ylipitkiksi. Nämä työstetään oikeaan pituuteen kun penger kiinnitetään paikalleen..

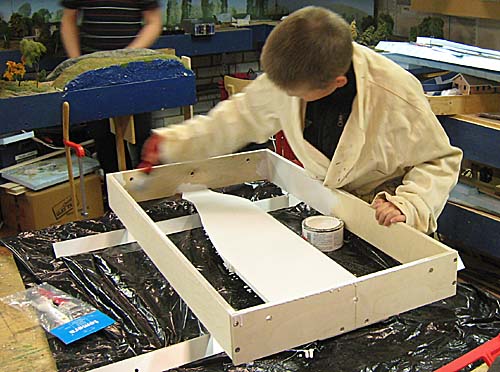

Kun moduulirungot olivat puuvalmiita (ilman vinoon sahattuja välipoikkipuita) rungot maalattiin kauttaaltaan pohjamaalilla, jotta moduulit eivät enää imisi kosteutta ja pintamaalia..


Aiomme käyttää alle 1500mm säteisiä Tillig Elite EW1 (r=866mm) vaihteita, joten moduulimme ei siis sittenkään täytä mitään FREMO-standardeja!
