Esikuva

Uuden radan asemaksi valittiin Kauniainen, koska se sijaitsi lähellä Tapiolaa ja sen ratapiha oli mielenkiintoinen ja äärimmäisen lyhyt — juuri pienoisrautatiehen sopiva

Kauniainen VR:n julkaisuissa

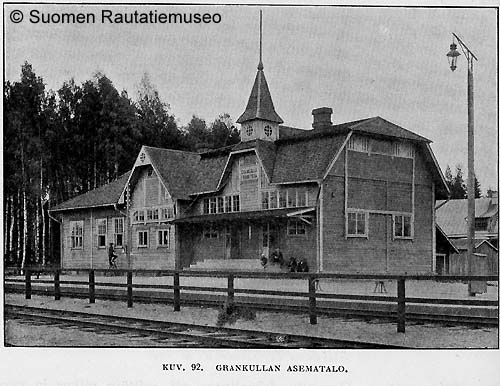

Suomen Valtionrautatiet 1862-1962, kuva 92 s. 314. Kuva Kauniaisten asemarakennuksesta. Rakennuksen hirsirunko on vielä osittain näkyvillä. Rakennuksen kuvassa lähinnä olevassa päädyssä on olivat II ja III luokan odotussalit, ja portaat rakennuksen ulkopuolella sijaitsivat alunperin odotushuoneiden kohdalla lipan alla. Rakennuksen keskivaiheille on myöhemmin rakennettu laajennuksena asetinlaitekoju joka siis sijaitsi nykyisen sisäänkäynnin kohdalla. III luokan odotussali on ilm. myöhemmin muutettu tavarasuojaksi, ehkä samoihin aikoihin asemarakennuksesta länteen sijaitsevan makasiinin korotettu laituri on purettu (?)
Kuva julkaistu Suomen Rautatiemuseon luvalla (Suomen Rautatiemuseon arkisto)

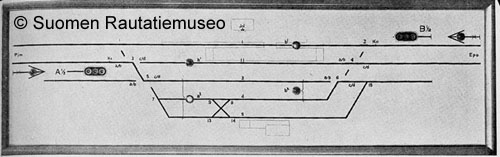

Asetinlaitteen ilmaisinpaneeli VR:n 1937 historiikistä, Kuvateksti: "Kauniaisten kulkutien-ilmaisutaulu jossa sitäpaitsi ilmaistaan vaihteiden ja opastimien asennot". Huomaa, että länteen johtavalla raiteella oli tuolloin risteysvaihteet tulovaihteina (erittäin harvinaista)!. Huomaa myös, että välilaituri on tuolloin sijainnut asemarakennuksesta lukien raiteiden 1, ja 2 välissä, nythän välilaituri on asemarakennuksesta lukien raiteiden 2 ja 3 välissä (raiteiden numerointi on nykyään melko ihmeellinen). Tavararaiteet on jossain vaiheessa erotettu korkealla verkkoaidalla matkustajaraiteista. Sähköistyksen myötä välilaituri siirrettiin asemasta lukien raiteiden 2 ja 3 väliin, ja ratpihan itäpäässä ollut puurakenteinen jalankulkusilta purettiin. Asemalta lukien raiteiden 1 ja 2 väliin on rakennettu matala verkkoaita ja länsipäässä on varoituslaitoksella varustettu ylikäytävä jalankulkijoille. Aseman ja sen vieressä olevan makasiinin väliltä on aikoinaan ollut myös jalankulkijoille tasoylikäytävä, mutta se on nyttemin purettu. Tunnelitien alikulku lienee 1960-luvulta.
Kuva julkaistu Suomen Rautatiemuseon luvalla (Suomen Rautatiemuseon arkisto)

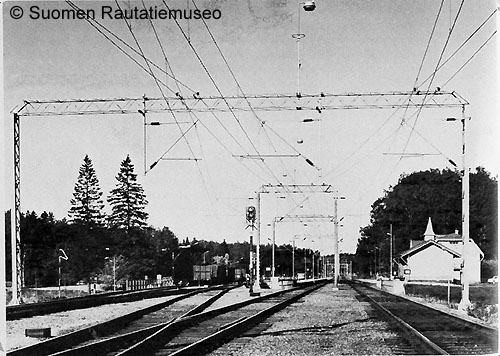

Ratapihan kuva VR:n 125-vuotishistoriikistä 1987. Kuva esittää, kuika ilmajohdot on asennettu liikennepaikalle. Tapiolan projekti tulnee kuvaamaan Kauniaista juuri sähköistyksen aikoihin (emme asenna ilmajohtoja, mutta teemme niille varauksen!) Tunnelitien alikulkuun johtavia portaita ei vielä ole katettu.
Kuva julkaistu Suomen Rautatiemuseon luvalla (Suomen Rautatiemuseon arkisto)

Tapio Keräsen kuvia Kauniasten asemalta

Asemalaiturilta itään katsottaessa oikealla näkyi etelän puolen tavaramakasiinin nurkka, asematalo, asemalaituri, raiteet sekä tasoylikulku välilaiturille.
Kuva julkaistu Tapio Keräsen luvalla.

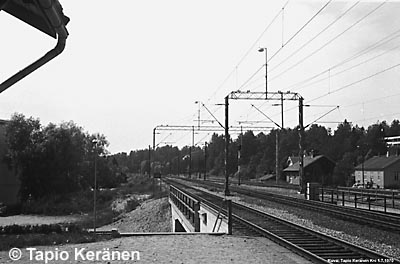

Näkymä 1.7.1970 Kauniaisten asemalaiturilta lännen suuntaan: alikulkusilta ja portaat laiturilta alas kadulle. Oudon näköisiä nuo kapeat ajojohtoporttaalit!
Kuva julkaistu Tapio Keräsen luvalla.

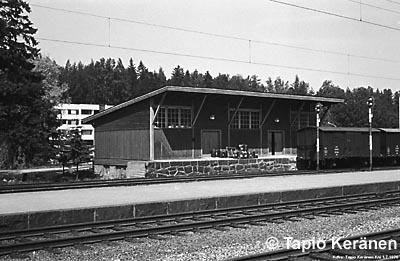

Tässä pohjoispuolen pulpettikattoinen tavaramakasiini 1.7.1970. Tavaralaiturin etureunan kiveys on mielestäni melko harvinainen — muotoiltu sekalaisista kivilohkareista.
Kuva julkaistu Tapio Keräsen luvalla.

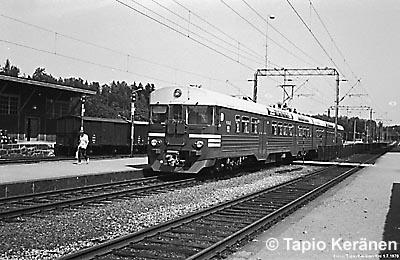

Sm1 6011 seisoi 1.7.1970 Kauniaisten asemalla ikään kuin matkalla länteen. Mutta kun linjatunnus puuttuu. Pohjoispuolen makasiiniraiteella oli vielä kaupallisessa liikenteessä olleita geebeitä. Opastinmastot olivat vielä puna-valkoiset.
Kuva julkaistu Tapio Keräsen luvalla.

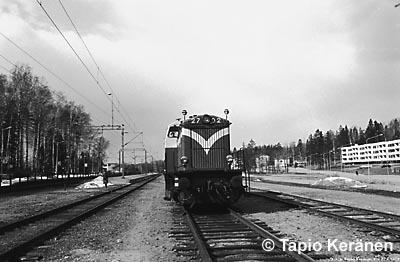

Sr12 2702 toimi 27.4.1971 järjestelyjunan veturina ja etupään merkit olivat vielä tallella. Vasemmalla pylväiden takana näkyy eteläisen tavaramakasiinin pääty.
Kuva julkaistu Tapio Keräsen luvalla.

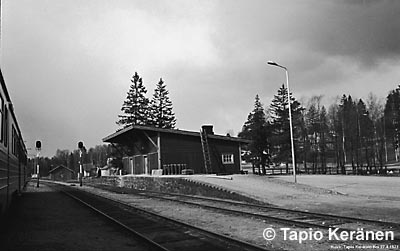

Pohjoispuolen tavaramakasiini idästä katsottuna 27.4.1971.
Kuva julkaistu Tapio Keräsen luvalla.

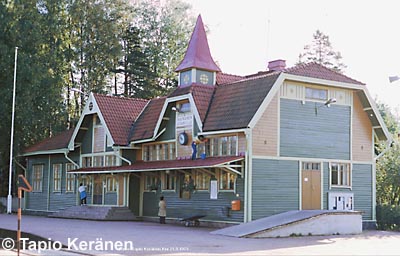

Kauniaisten asematalon ikkunoita pestiin 23.9.1973.
Kuva julkaistu Tapio Keräsen luvalla.

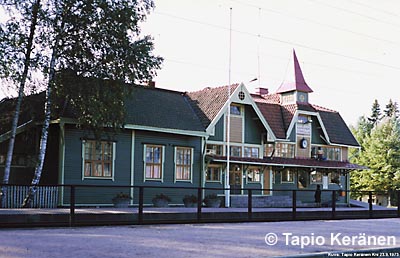

Muistakaapa sitten musta verkkoaita ykkös- ja kakkosraiteen väliin! Kauniainen 23.9.1973.
Kuva julkaistu Tapio Keräsen luvalla.

Jorma Rauhalan kuvia Kauniaisten asemalta

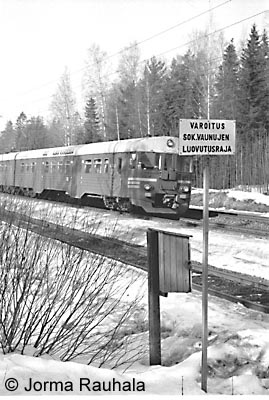

SOK:n suurvarastolle (nyk. Inex Partner) johtavan raiteen SOK:n vaunujen luovutusraja. Kauniainen 01.4.1974.
Kuva julkaistu Jorma Rauhalan luvalla.

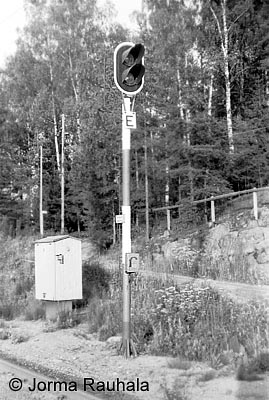

Helsingin suunnan lähtöopastin raiteella 1. Kauniainen 27.6.1972.
Kuva julkaistu Jorma Rauhalan luvalla.

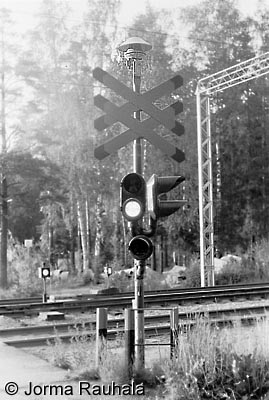

Fasaaninpolun tasoristeys, Huomaa että tasoylikäytävän tolpassa on myös (nyt pimeänä oleva) "2 Junaa"-lisävalo. Tämä tasoylikäytävä puuttuu H0-mallistamme! Kuvassa näkyy pohjoisen raiteen idästä länteen ajettaessa ensimmäinen vaihde. Keskemmällä näkyy Aga:n raiteen raiteensulku. Kauniainen 27.6.1972.
Kuva julkaistu Jorma Rauhalan luvalla.

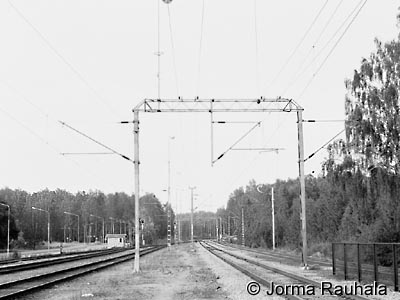

Kauniasten ratapihaa välilaiturin päästä itään. Kauniainen 27.6.1972.
Kuva julkaistu Jorma Rauhalan luvalla.

Heikki Laajakorven kuvia Kauniaisten asemalta

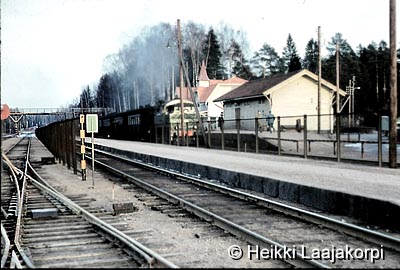

Heikki Laajakorpi on toiminut 50-luvulla junasuorittajana Kauniaisten asemalla. Tässä kuvassa Pr1-höyryveturi Kauniaisten asemalla 1961.
Kuva Jorma Rauhalan arkistosta ja julkaistu Jorma Rauhalan luvalla.

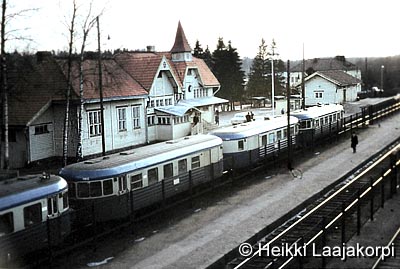

Tässä kuva puiselta ylikulkusillalta. Lättähattuletka Kauniaisten asemalla 1960.
Kuva Jorma Rauhalan arkistosta ja julkaistu Jorma Rauhalan luvalla.

Teppo Niemen kuvia Kauniasten asemalta

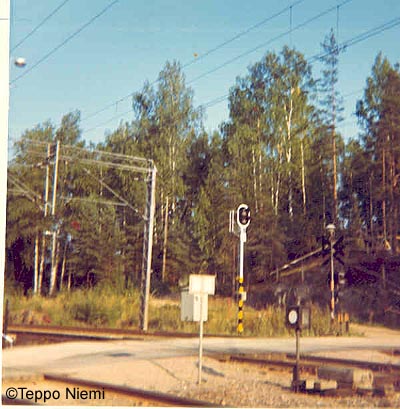

Kuva Fasaaninpolun tasoylikäytävästä.
Kuva julkaistu Teppo Niemen luvalla.
