Tapiolan srk:n pienoisrautatiekerho

TaPRK

Uudet vaihdemoottorit

Kauniaisissa kokeiltiin kaikennäköisiä uusia ideoita, mm. autoreleiden käyttöä vaihdemoottoreina. Koska Kauinisissa oli Tillig-joustokielivaihteet, tarvisti vaihteen kääntäminen paljon voimaa. Sitä ei kuitenkaan autoreleestä saatu riittävästi. Tilalle rakennettiin moottorikäyttöiset hidastoimiset vaihdemoottorit

P. Koskela suunnitteli vaihdemoottoreiden rakenteen ja teki tarvittavat osat ja kokoonpano tehtiin sarjatyönä

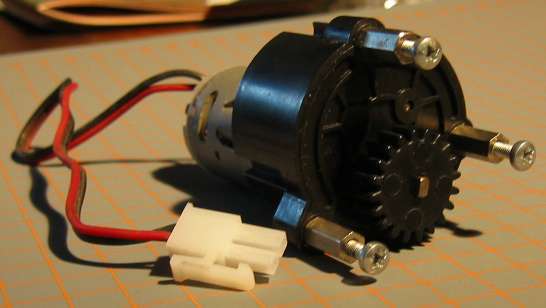

Moottorit ovat huoltoaseman polttonesteen markkahintaa näyttävän taulun "rättien" käyttömoottoreita

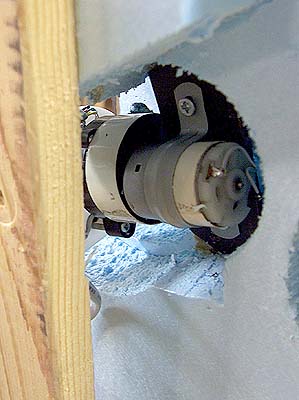

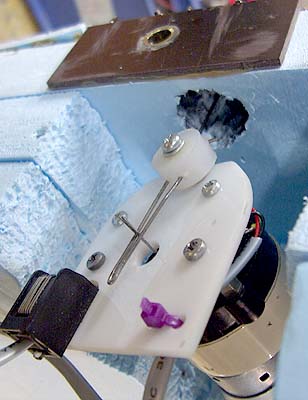

Koskelan rakentama proto-vaihdemoottori asennettuna Kauniasten ratapihalle

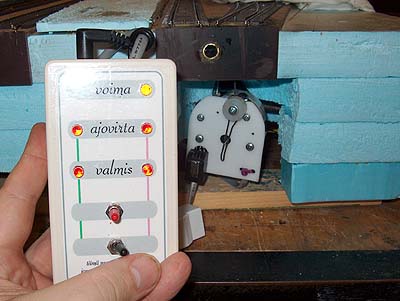

3MB videoleike moottorin toiminnasta, videoleikkeesssä näkyy myös moottoritesteri ja valot jotka kertovat risteyksen napaisuuden vaihtumisesta ja moottorin kääntymisestä pääteasentoonsa.
HPIM0037.MPG [3MB]

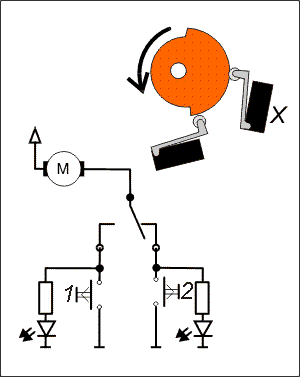

Kytkentäkaavio
