Uudet kaksiosaiset kulmamoduulit

Alkuperäiset VM-93-radan pienet kulmamoduulit olivat pienisäteisiä ja isommat hankalia kuljettaa — siksi teimme uudet loivempisäteiset kaksiosaiset kulmamoduulit

VM-93-radassa oli alunperin neljä kulmamoduulia: kaksi 600 x 600 mm (R472 mm) ja kaksi 900 x 900 mm (R529 mm).Tiukemmat kulmapalat oli romutettava, koska niistä ei kaikki kalusto kulkenut lainkaan tai kulussa oli suuria ongelmia.

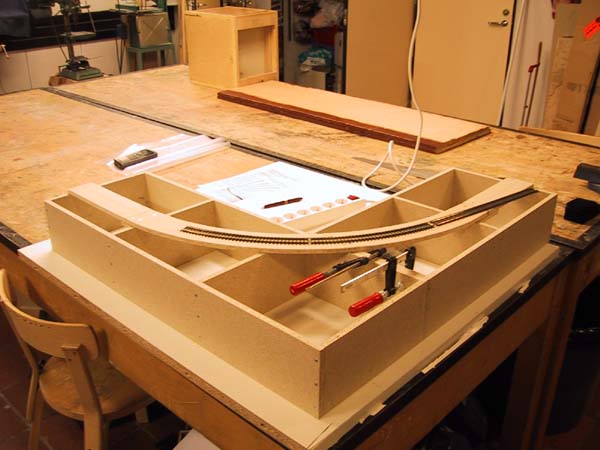

Jotta uudet kulmamoduulit olisivat helpompia kuljettaa ne tehtiin lohkorakenteisiksi lohkot liitettiin toisiinsa messinkitapein ja ruuvi-siipimutteri-yhdistelmin. Uusissa kulmamoduuleissa on palakiskokaarre keskellä, ja päissä fleksistä tehdyt siirtymäkaaret. Näin saumakohdassa kiskonpäät pysyivät paremmin kohdallaan kun lohkosauma tehtiin palakiskoraiteeseen.

Palakiskokaarteet on sovitettu kaarteen keskelle ja siirtymäkaaret tehdään taipuisasta metrikiskosta.

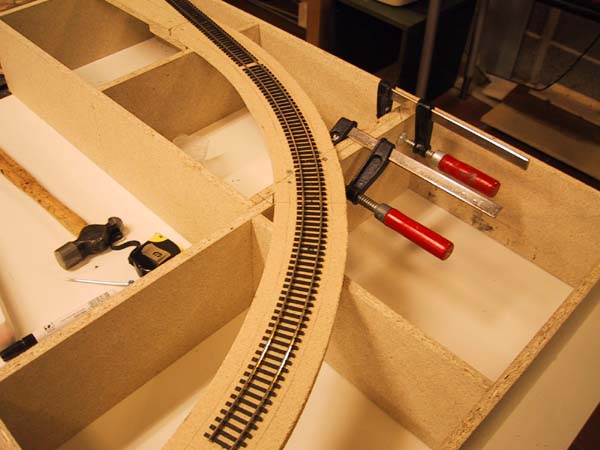

Lohkosauma tulee toisen palakiskon kohdalle. Lohkot on puristettu huolellisesti yhteen ja palakisko naulattu lohkosauman kummaltakin puolelta tiukasti penkereeseen ennen palakiskokaarteen sahausta.

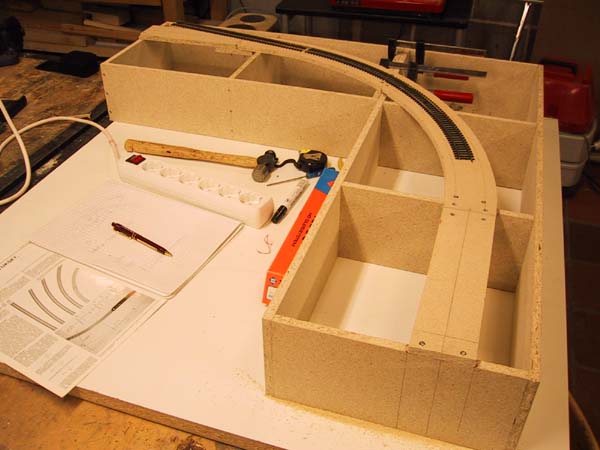

Siirtymäkaaria sovitettaessa katsottiin apua Junat-lehden siirtymäkaarteita käsittelevästä artikkelista.

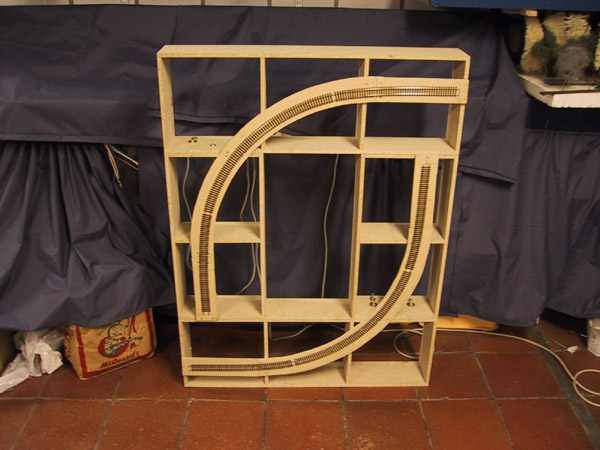

Uudet kulmapalat kiskotettuna odottamassa maisemointia.
