Lankku/Läppä

Kerhollaon etenkin näyttelyissä ollut tarvetta päästä ympyräradan sisäpuolelle ilman akrobaattista voimistelua tai nelinkontin konttaamista. Siksi on jo pidemmän aikaa ollut mielessä läppäsillan rakentaminen kerhorataan.

Koska vanha rata on tarkoitus pitää jatkossa lähes pysyvästi kerholla pystytettynä, on radan sisäpuolta voitava käyttää varastotilana. Jotta sinne saa tavaraa helposti, on läppäsilta näppärä keino avata reitti rullakoiden ja muiden tavaroiden siirtämiseksi radan sisäpuolelle!

Kerhon jäsenistä muutamalla on suunnitelmia kotiradan tekemiseksi niin, että rata kulkisi huoneen kulkuaukon kautta. Jotta kulku olisi mahd. helppoa on tähän järjestettävä irroitettava tai sivuun (sivulle/ylös/alas) käännettävä radan osa -- kutsuttakoon sitä nyt vaikka lankuksi tai läpäksi. Tässä on esimerkkiratkaisu edelleenkehitettäväksi kotiradalle!

TaPRK

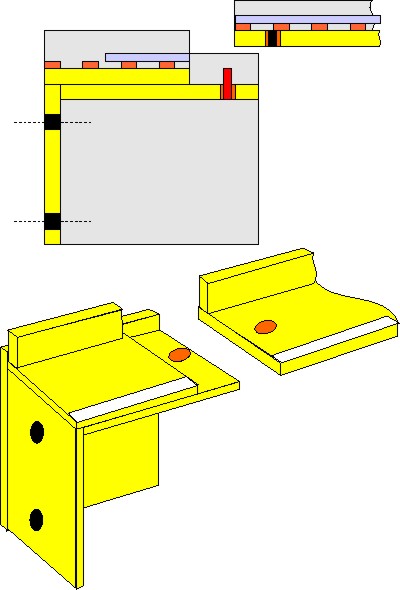

Tässä ideointia irroitettavan lankun tekemiseksi
TaPRK

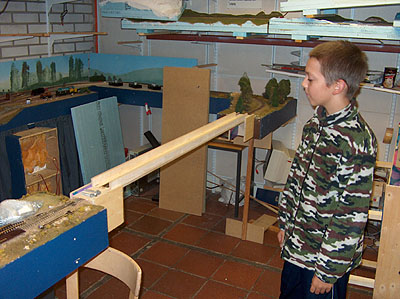

Läppä/lankku paikoillaan
TaPRK

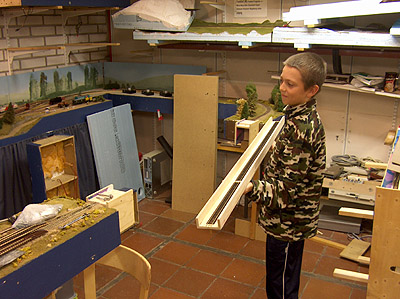

Lankku on irroitettu kulkua varten
TaPRK

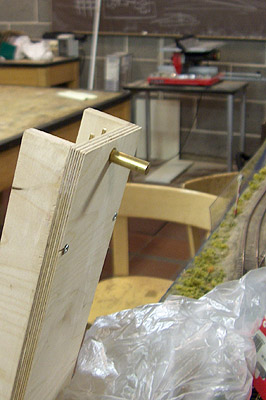

Lankku kohdistetaan pitkillä messinkitapeilla jotka estävät sillan painamisen paikoilleen, jos se ei ole kohdalla. Näin kiskonpäät eivät vaurioidu sillan "pilarissa" kun kohdistusta "haetaan". Alunperin oli ajatuksena että tappi olisi ollut "pilarissa", mutta sen pituutta ei olisi voinut kasvattaa riittäväksi, jotta silta ei kohdistettaessa olisi osunut pilarin kiskonpäihin
TaPRK

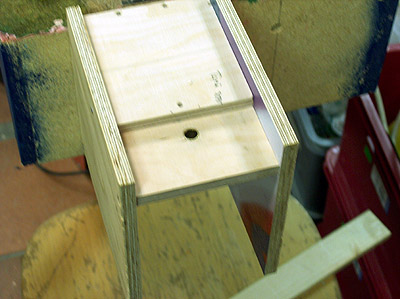

Tässä sillan "pilari". Toinen pilareista on koottu ilman liimaa jotta se voidaan myöhemmin muokata läppäsillan nivelpisteeksi.

Projekti on vielä kesken, pilareista puuttuu kiskotukset ja sähköinen lukitus (mikrokytkin joka oikosulkee radan jos silta ei ole paikallaan) puuttuu vielä!
