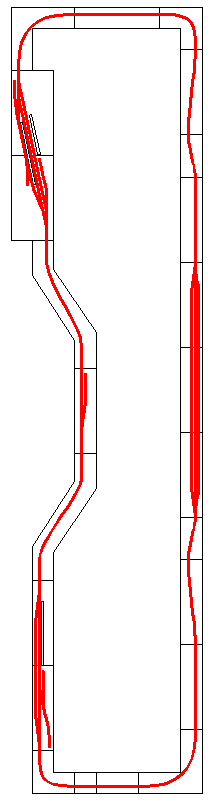

Rakennusmenetelmistä
Radan rakentamisessa pidettiin johtosääntönä että ei osteta kaupasta sitä mitä voidaan tehdä itse.
Radan rakennusmenetelmät pidettiin yksinkertaisina:
runko koottin ruuviliitoksin lastulevystä. Maiseman pohjaksi kiinnitettiin
lastulevyrunkoon katiskaverkkoa, jonka päälle levitettiin kipsivellissä
liotettuja paperipyyhkeitä.
Peruskasvillisuutena käytettiin sahajauhoa ja jauhettua vaahtomuovia,
joita on värjätty vaatevärein. Puita rakennettiin rautalangasta,
manillanarusta, saunavampuista, jäkälästä yms. materiaaleista.
Taipuisat rataelementit (metrikiskoa) kiinnitettiin lastulevypenkereeseen
ja sorastettiin seulotulla hiekalla. Hiekka - kuten maiseman
peruskasvillisuuskin - liimattiin vesi-Eri-Keeper-liuoksella.
Siltoja ja rakennuksia rakennettiin muovilevyistä tai rakennussarjoista
muuntaen.

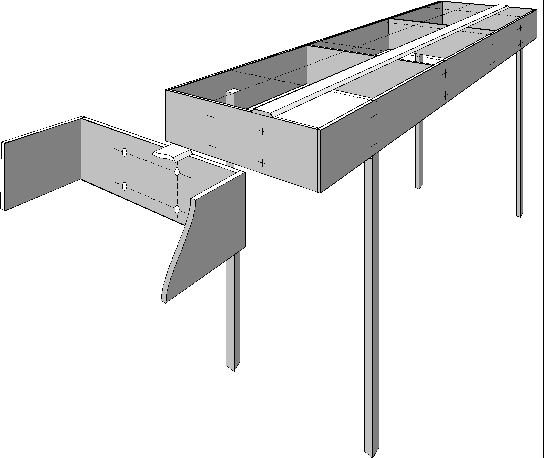

Vasemmanpuoleisessa kuvassa on lyhyt 60 cm etureunanvaihtomoduuli
alapuolelta nähtynä. Radan standardissa raide ei kulkenut moduulin keskilinjassa vaan
se kulki saumakohdissa 10 cm etäisyydellä 30 cm levyisen moduulin etureunasta.
Etureunanvaihtomoduulin avulla voitiin
moduuleja liittää rataan myös "väärinpäin": Etureunanvaihtoimoduulin
avulla raide saadaan kulkemaan 10 cm päässä takareunasta. Kahden
etureunanvaihtomoduulin väliin voidaan laittaa moduuleja niin että
niiden takareuna onkin etummaisena.
Kuvassa näkyy lastulevyrunko ja -penger, sekä maiseman katiskaverkkopohja
ja kipsikuoren alapinta.
Moduulin läpi kulki ajovirtakaapeli, jonka päissä RCA-liittimet.
Johdon päät on kiinnitetty kuljetusta varten rungon sisäpuolelle
liimattuihin pyykkipoikiin.

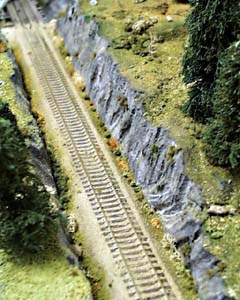

Oikeanpuoleinen kuva esittää kallioleikkausta.
Tässä moduulissa maiseman runko oli styrox-levyä, ja se on päällystetty
kipsivellillä, jota on kuivumisen jälkeen muotoiltu terävällä veitsellä
kallioleikkauksen jäljittelemiseksi.
Kalliopinta oli maalattu lateksi- ja sormivärein: muovilaatikon eri
nurkkiin on kaadettu mustaa, valkoista, punaista ja sinistä väriä ja
pensselillä oli otettu värejä sekaisin ja töpsytetty kallioleikkauksen
pintaan.
Aluskasvillisuuden pohjana oli vihreä lateksimaali johon on ennen maalin
kuivumista ripoteltu vaateväreillä värjättyä hienoa sahanpurua ja samoin
värjättyä, jauhettua vaahtomuovia.
Kivet olivat oikeita kiviä ja puut ns. pullonharjakuusia (hehkutettua
rautalankaa ja manillanarua, spraymaalia ja värjättyä vaahtomuovia).
Radalla saattoi ajaa lähes kaikkien kaksikisko-tasavirtajärjestelmää
käyttävien valmistajien H0-kalustolla (1:87, raideleveys 16,5 mm).
Sähköistys
Sähköistys on aikaavievää puuhaa.
Modulaarisen radan sähköistäminen on toisaalta helppoa, kun moduulin voi
nostaa pöydälle. Toisaalta radan osittamistarve lisää liittimiä ja näin
tarvittava työmäärä on hyvinkin kaksinkertainen kiinteän radan
sähköistykseen verrattuna.

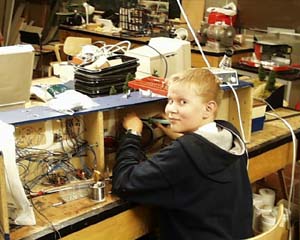

Olli asentaa piiloratapihan alle komento-ohjausjärjestelmän (command control)
liittimiä.

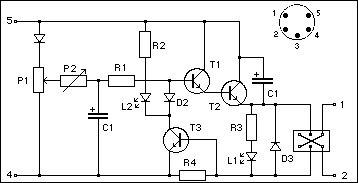

Ajolaitteen peruskytkentä. Kerholla käytettiin omatekoisia kädessä
pidettäviä ajolaitteita, joten kuljettaja voi helpommin seurata junaa.
Kondensaattoripurkauslaite vaihteiden kääntöön.
Vaihteita ja opastimia ohjattiin radan reunaan asennetuista kojetauluista.
(Kuva vasemmalla). Vaihteet, opastimet, katuvalot ja muu sähkökäyttöinen "rekvisiitta"
saa pienoisrautateillä usein virtansa ajomuuntajan lisälaitteita varten
tarkoitetuista lisälaitesyötöstä.
Koska kerholla ei ole yleensä käytetty tavanomaisia ajomuuntajia
oli lisälaitteiden tarvitsema sähkö tuotettu eri tavalla:
Rataaan asennettiin yksi iso lisälaitteita syöttävä teholähde.
Kojetaulut oli ketjutettu tehosyöttökaapelilla toisiinsa ja tähän
teholähteeseen.
Jotta vaihteenkääntö sujuisi tehokkaasti mutta turvallisesti, oli
tässä keskitetyssä lisälaitteiden teholähteessä käytössä kondensaattoripurkauslaite
(engl. "Capacitor Discharge Unit" -- CDU).
Se on ikäänkuin pieni sähkön välivarasto, joka ladataan sähköä täyteen, ja
vaihdetta käännnettäessä vaihteenkääntövirta otetaan tästä välivarastosta.
Samalla kun vaihteenkääntönappia painetaan, irroittautuu tämä välivarasto
sitä syöttävästä teholähteestä. Tästä syystä vaihdemoottori saa aina saman
kokoisen "annoksen" sähköä riippumatta siitä kuinka pitkään vaihteenkääntönappia
kojetulussa painetaan. Koska annos on lyhytvaikutteinen, se estää vaihdemoottoreita
turmeltumasta. Vaihteenkääntöhetkellä virta tämän "sähkön annostelijan"
(kondensaattoripurkauslaitteen) ja vaihdemoottorin välillä on suuri. Jos virta
joutuu kulkemaan usean liittimen kautta (niinkuin oli asianlaita keskitetyn
yhden keskitetyn "annostelijan" aikaan, ei annoksen teho tahtonut sittenkään
riittää kaukaisimpien vaihteiden luotettavaan kääntöön.
Siksi keskitetystä kondensaattoripurkauslaitteesta luovuttiin ja joka aseman
kojetauluun asennettiin myöhemmin omat kondensaattoripurkauslaitteensa.

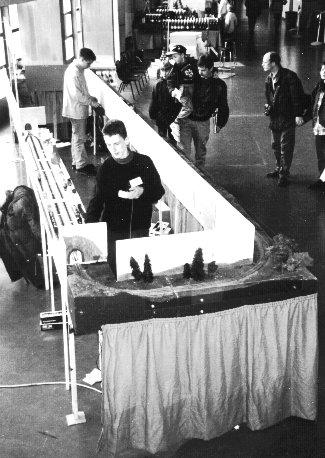

Lahden näyttelyssä 2002 meillä oli myös teholähdeosa hajasijoitettu: joka
asemalla on oma lisälaite-teholähde. Lahden näyttelyssä
käytettiin myös ensimmäisen kerran uutta piilopihaa, jossa vaihdemoottoreina
toimivat muokatut autoreleet.
Digitaalinen komento-ohjaus
Kerholla on rakennettiin omatekoinen komento-ohjausjärjestelmä, joka
noudatti yhdysvaltalaisia NMRA-DCC-normeja. Komento-ohjausjärjestelmässä
ajomuuntajia vastaavat kädessä pidettävät ajolaitteet jotka kytketään
järjestelmän keskusyksikköön. Keskusyksikkö muuntaa ja yhdistää siihen
kytkettyjen ajosäätimen nopeus yms. tiedot ohjauskomennoiksi jotka
syötetään vahvistimen (booster) kautta kiskoihin.
Vetureissa olevat vastaanottimet pystyivät tulkitsemaan kiskoista tulevia
ohjauskomentoja ja ohjaamaan vetureita toisistaan riippumatta ilman että
radassa olisi useampia ajomuuntajia ja kytkimiä radan osien ja sitä kautta
veturien kytkemiseksi eri ajomuuntajiin.
Koska kiskoissa kulkevat komennot on nykyisin standardoitu, ei järjestelmä
ole yhden valmistajan varassa, vaan eri valmistajinen veturivastaanottimia
voidan käyttää sekaisin, kunhan ne vain noudattavat tätä amerikkalaista
standardia. Useat eurooppalaisetkin valmistajat ovat liittyneet tämän
standardin käyttäjiksi, viimeisimpänä Fleischmann.
Tapiolassa käytetty laitteisto oli koottu vanhan tietokoneen ympärille.
Tämän järjestelmämme kytkentäkaaviot ja ohjelmistot on "imuroitu" Internetistä,
ja sen on kehittänyt ruotsalainen Lars Lundgren.
Tekniikasta kiinnostuneille kerrottakoon että laitteisto koostui PC:n
kirjoitinliittimeen liitettävästä teholähde/vahvistin-kokonaisuudesta
(kuva vasemmalla) ja peliohjain- eli joystick-liittimiin kytkettävistä
ajolaitteista (kuva oikealla). Omatekoisesta DCC-järjestelmästä luovuttiin 2010.
Laitteiston kehitysvaiheista on pidetty englanninkielistä
päiväkirjaa.
Ratapihat

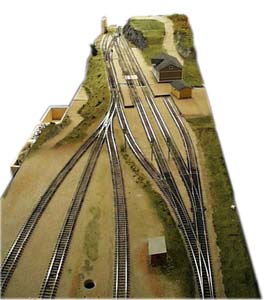

Asema-alueet tehtiin kahdesta parina käytettävästä moduulista.
Raiteistot ovat asemilla tilasysistä yksinkertaisia mutta vaihtotöiden
kannalta kuitenkin melko mielenkiintoisia.
Ratapihoilla oli yleensä kolme läpiajettavaa raidetta ja jokunen
pistoraide (pistoraide eroaa sivuraiteesta sikäli, että se päättyy päätepuskimeen,
kun taas sivuraide on sellainen, jonka kumpikin pää on yhdistetty vaihteilla
muuhun raiteistoon).
Suurin asemamme jäi keskeneräiseksi. Tämä on 60 cm leveä ja
koostuu kahdesta 120 cm lohkosta. Asema-aluetta jatkettiin
veturitalliosuudella, joka onkin esiintynyt muutamassa näyttelyssäkin,
tosin keskeneräisenä.
Huomaa vanha kuva - asema-alue ei enää ole läheskään tuon näköinen =)
Post Mortem
VM-93-radasta luovuttiin vuonna 2009 ja loppuunpalvelleet moduulit oli tarkoitus toimittaa
kaatopaikalle. Järvenpään srk:n pienoisrautatiekerho oli kiinnostunut kunnostamaan
näitä, Tapiolassa vuosia käyttämättöminä olleita moduuleja oman kerhoradan laajennukseksi.
Suuri osa VM-93-radan moduuleista elää uutta elämää Järvenpään srk:n kerholla.
