Kauniainen, FREMO



FREMO-liityntä

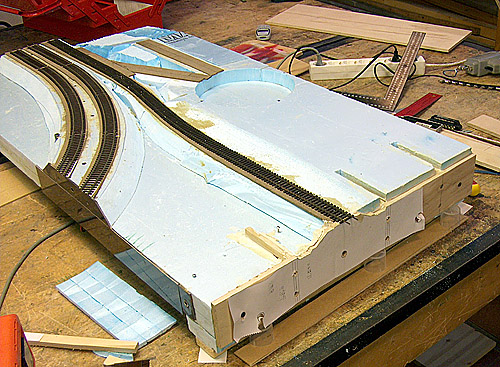

Fremo-liityntä tulee Kauniaisten AGA:n raiteen jatkeelle, jonne on jo varattu paikka kääntölavalle ja 1--2-pilttuiselle tallille. Kauniaisissahan ei ole veturitallia eikä käntölavaa, joten tämä moduuli (yhdistetty etureunan vaihtopala ja kulmamoduuli) on täysin mielikuvituksen tuotetta.

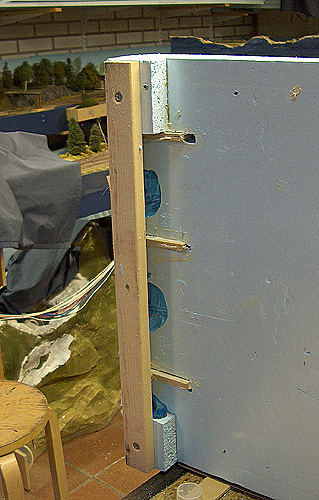

Tässä liityntä alta. Asentamalla päätylevyyn pysty-"evät" saadaan liima pitämään paremmin, kun evässä liimmasaumaan kohdistuu vain leikkausjännitystä, ei vetojännitystä.

Idea on lainattu Tsekkiläiseltä Zababov-kerholta, oheinen linkki johtaa kehyksestä poimittuun sivuun: http://www.zababov.cz/H0e/moduly/991/photo/photo991.htm (kapearaiteinen Fremo-moduuli, jossa runko on eristelevyä ja liityntä vaneria).

Sivusto kokonaisuudessaan: http://www.zababov.cz

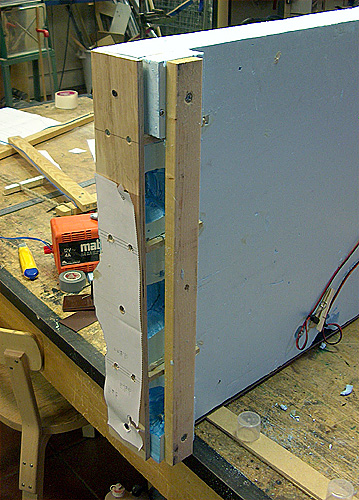

Paperin irrottamisen jälkeen kokeilimme kohdistusta ja huomasimme että olipa taas piirretty huolimattomasti -- rteikiä piti viilailla jonkin verran!.

FREMO-lityntä suunniteltiin niin että kun FREMO-standardissa raiteen korkeus on 1300mm on tämä liityntä normaalisti rata kooten 1290mm lattiasta (ja Kauniainen muuten n. 1300mm lattiasta) Tämä siksi että FREMO-standardissa edellytetään että moduulia norkeutta pitää voida säätää lattian epätasaisuuksien mukaan, eikä Bauhaus-pukkeja voi säätää alaspäin.

Käytännössä suomalaiset FREMO-harrastajat ovat asentaneet moduulinsa vain mittaamalla kiskon korkeuden liityntäpinnan kohdalta lattiaan, joten tästä johtuen koko Kauniaista piti aina korottaa sentillä.

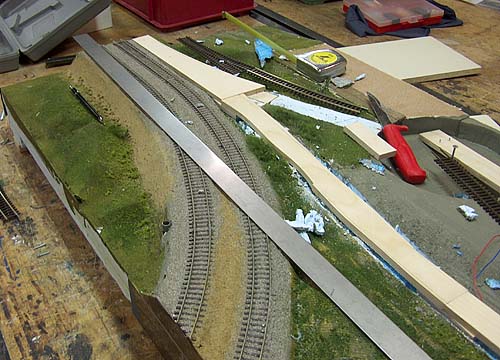

Tuo lasku alas piti olla loiva, mutta käytännössä kiskotus meni tässäkin pikkuisen metsään. Lasku alkaa suoraan edellisestä liityntäasumasta, ja raide on ilmeisesti vielä notkollakin.

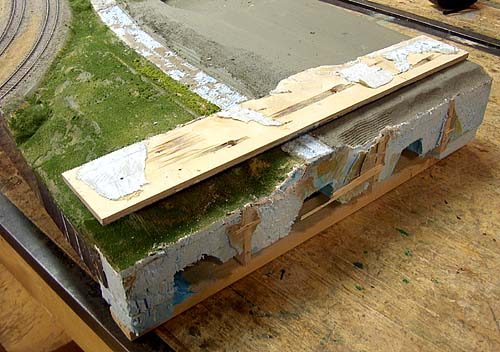

Aloitetaan siis alusta. Päätylauta irti. Sepä olikin kovassa. Laattaliima piti yllättävän hyvin, ja Eri-Keeper evien ja päätylaudan välissä jopa niin että mieluummin lähti viilu vanerista kuin liimasauma päädyn ja poikkievän välistä!

Koska raidetta joudutaan joka tapauksessa nostamaan, ja se nyt asetetaan vaakasuoraksi revittiin kaikki korkit pois ja alust akoverrettiin pikakolvista tehdyllä kuumalankaleikkurilla.

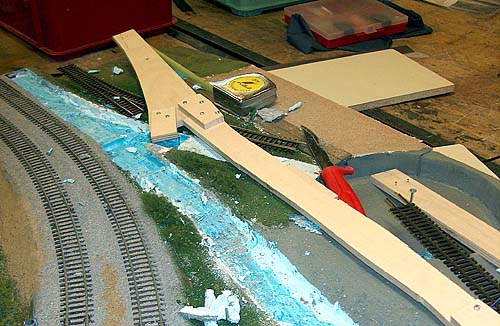

Vaneripenger liimataan oikeaan asemmaan, ja vielä hiotaan suoraksi. Palstalevy asennettiin myös veturitallille johtava raiteen alkuun, jolloin myöhemmin voidaan jatkaa raidetta kääntölavalle myös vanerisena. Olisiko vaneripenger asennettava niiin että raiteen ja vanerin väliin tulisi vielä 3mm korkki?
