Märklin-projektit

Teollisuusalue

Tapiolan srk:n pienoisrautatiekerhon rata on kaksikiskorata. Se ei siis sellaisenaan sovellu Märklin-harrastajille. Kerholla on kuitenkin joukko Märklin-harrastajia, ja heidänkin kalustollaan on päästävä ainakin suorittamaan koeajoja. Sksi on kerholla on rakenteilla teollisuusalue, jonka raiteisto on Märklin K-raidetta.

K-raide on suunniteltu sellaiseksi, että sitä voi käyttää kaksi- ja kolmikiskojärjestelmässä (ajokiskot ovat toisistaan eristetyt). Vaihdenormit ovat kuitenkin hyvin poikkeavat, ja siitä syystä niiden Märklin-harrastajien, jotka ovat aikeissa siirtyä myöhemmin kaksikiskojärjestelmän käyttäjiksi, tai olla "sekakäyttäjiä", eli ajaa samalla radalla sekaisin kaksi- ja kolmikiskokalustolla olisi syytä käyttää vain Märklinin kääntyvällä risteyksellä varustettuja vaihteita.

Tapiolassa tämä teollisuusalue on tehty tavanomaisista Märklin-K-vaihteista, eli meillä on tässä mahdollisuus joutua pyörästönormien osalta tilanteeseen, että hienolaippainen kaksikiskokalusto ei yksinkertaisesti kulje tällä ratapihalla!

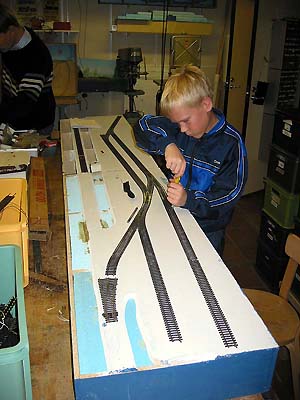

Ratapihan kiskotusta, kuvassa Samuli

Tasavirtamoottori Märklin-veturissa

Juotoskurssilla on rakennetu vetureita, jotka on alunperin suunniteltu kaksikiskokäyttöön. Jotta näiden tasavirtamoottorit saadaan toimimaan kolmikisko-vaihtovirtakäytössä on tehtävä valintoja ja muutoskytkentöjä:

Märklinin suunnanvaihtorele (ylijännite-sysäysrele) valitsee veturin kulkusuunnan vaihtamalla kenttäkäämiä (kuva A)

Tällainen rele voi syöttää tasavirtamoottoria, jos releen lähtöihin kytketään diodit kenttäkäämien tilalle (kuva B)

Käytetäessä elektronista Delta-moduulia tuntuisi em. kytkentä teoriassa toimivalta (kuva C).

Käytännössä Delta-moduuli käyttää moottoria tasavirralla, moduulin kenttäkäämeille tarkoitetuista johdoista tulee vain tasavirtaa, ja siksi veturi kulkee vain toiseen suuntaan (diodit estävät) (kuva D).

Käyttämällä transistoreita, saadaan kytkentä sellaiseksi, että virta kulkee aina moottorin kautta (kuva E).

Tässä kuvassa kytkentään on lisätty kaksi diodia. Transistoreiksi tulee valita sellaiset joiden tehonkesto vastaa moottorin virrankulutusta, vastuksiksi ehkä 2 kilo-ohmin vastukset, ja diodeiksi 1N4002 ... 1N4007. VAROITUS: Kytkentä ei ole valmistajan suosittelema!
