Opastinprojekti ...
Kuvia käyttöömme luovuttaneet Antti ja Olli


    		 Olli on koonnut kerholle lisää opastimia

    Opastimet kootaan kerholla kehitetyllä jigillä, kuva jigistä on tulossa pikapuolin.

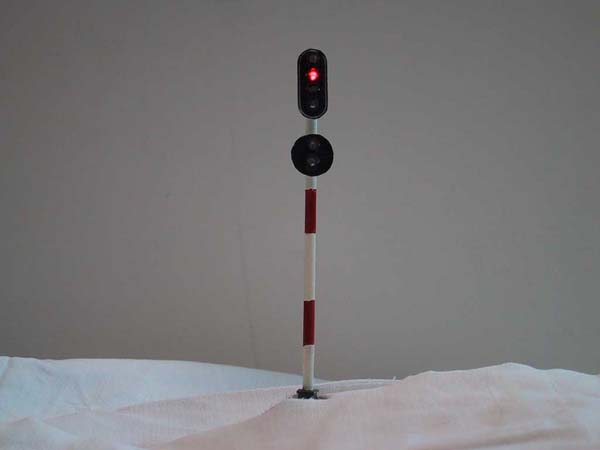

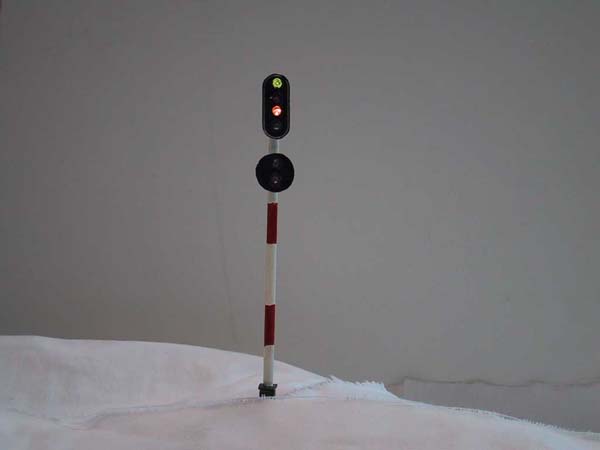

    Opastimen "naamatauluja":

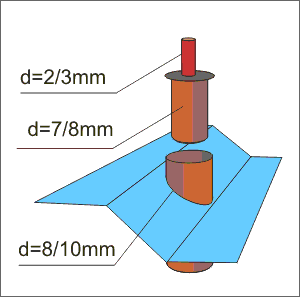

Tulo-opastimia varten on moduuleihin tulossa opastimien asennusputkia joihin opastimia voidaan sijoittaa. Modulaarisen radan luonteesta johtuen ei voi aina etukäteen tietää, minne opastimia tarvitaan, joten opastimien asennusvalmius halutaan mahdollisimman moneen moduuliin. Rataan kiinteästi asennettu 8/10 mm putki asennetaan suurin piirtein kiskojen alapinnan tasoon ja maalataan harmaaksi (kuvaa betonista kaivongengasta) ellei sitä naamioida kokonaan hiekalla ja sirotteilla pensaaksi.

Vanhassa moduuliradassa putkia asennettiin joihinkin moduuleihin lähelle moduulisaumaa, mutta projekti on jäänyt. Kauniaisten radassa putket on asennettu jokaisen moduulin puliväliin eristyksen kohdalle. Putkia on asennettu kaksi per moduuli, eli "väärän suunnan" opastimia ei linjalle saada asennettua.

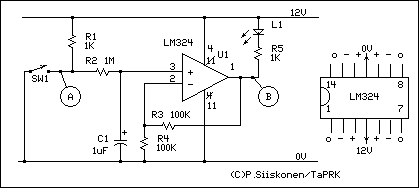

Opastimet asennetaan radan päältä tarvittaessa putkeen. opastimen liitäntä tapahtuu piikkiriman avulla, opastimen johtojen päähän juotettaan 2x2 piikin piikkiriman pätkä ja se liitetään radan alle tulevaan liittimeen. Esiopastimilla varusteuissa pääopastimissa on johdossa kaksi liitintä. Vanhassa radassa on pienellä asemalla ja ison aseman oikeassa päässä hidastoimiset opastinvalot, joita ohjataan oheisen kytkennän mukaan.

Ison aseman toisessa päässä on PIC-prosessorilla ohjatut valot. Opastinohjaus vaatii lisäselostusta jotta se täysin avautuu, prosessorille (PIC 16F84) tehdyn ohjelman lähdekoodi ei ilman selostusta ole ihan selkeä.
