VM-83-radan tietokoneliityntä

Radan liikennöinti osoittautui keskustaulun hoitajalle painajaiseksi. Kolmen junan yhtaikainen seuraaminen, junakohtausten suunnittelu ja ajovirran ohjailu oli liikaa. Kesksutauylun hoitajan työn helpottamiseksi päätettiin esikuvanvastainen ajovirran ohjailu sälyttää tietokoneen tehtäväksi

Koko C/MRI

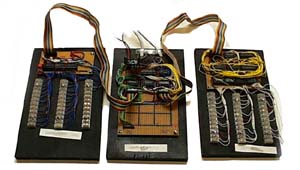

Tapiolan C/MRI-laitteisto

Osoitteen ja Datan Erotus

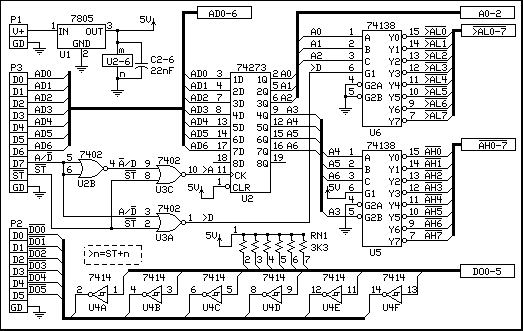

Liitin 1 on teholiitin

Liitin P3 on MSX-tietokoneen Centronics- (rinnakkais-) portti. Portin kautta kulkee kahdeksan bittiä dataa ja !STROBE (Huutomerkki tekstissä tarkoittaa alhaalla aktiivista signaalia).

Liitin P2 on kytketty MSX-tietokoneen joystick-portteihin. MSX-ilokeppi on kytkimin, eikä potentiometrein varustettu, joten se välittää vain on/ei-tietoa. Viisi ensimmäistä on kytketty porttiin 1 ja kuudes on kytketty portin 2 tulitusnäppäimeen.

Piiri U1 on viiden voltin jänniteregulaattori.

Piiri U2 on '273 D-latch, ja siihen lukitaan osoite.

Piiri U3 on '02 Quad NOR jonka avulla datan kahdeksas bitti (AD7> ja !STROBE tuottavat DATA-STROBEN (>D) ja ADDRESS-STROBEN (>A). Yksi neljästä portista on käyttämättä. Suurempi kuin merkki signaalin nimessä tarkoittaa kellotettua signaalia.

Piiri U4 on '14 Hex Schmitt trigger / inverter. Tämä muokkaa joystick-porttiin menevät signaalit.

Piiri U5 on '138 3-to-8-jakaja. Se purkaa osoitteen ylemmät neljä bittiä (A4-6) binäärikoodatusta yksittäsiksi signaaleiksi (!AH0-7).

Piiri U6 on '138 3-to-8-jakaja. Se muuttaa osoitteen kolme alinta bittiä (A0-2) binäärikoodatusta yksittäisiksi signaaleiksi (!>AL0-7).Nämä signaalit ovat aktiivisia vain jos data-kello on aktiivinen!

Osoitteen vähitenmerkitsevät bitit saadaan ulos myös purkamattomina (A0-2).

Ulostulot

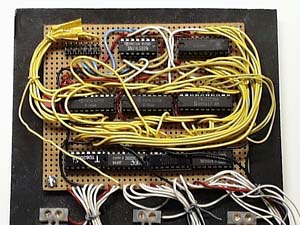

Ulostulokortilla oli neljä em. piiriä, jolloin piirin U1 kaikki portit tulivat tehokkaasti käytettyä. Kortille tuodaan nyt neljä dekoodattua osoitelinjaa (kaksi ylempää ja kaksi ajastettua alempaa) ja seitsemän datalinjaa. Jakamalla ylemmät ja alemmat osoitelijat kahden ryhmiin, ja piirtämällä näistä taulukko, jonka riveinä toimivat esimerkiksi ylemmät osoitteet ja sarakkeina alemmat, vastaa jokainen taulukon solu mahdollista neljän osoitteen ulostulokorttia.
TaPRK C/MRI

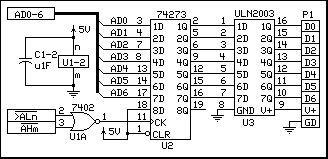

Piiri U1 on Quad NOR. Se yhdistää yhden alemman osoitteen dekoodatun langan ja yhden ylemmän osoitteen dekoodatun langan. Kun kumpikin on aktiivisena on Centronics-väylässä dataa ((AD0-6) joka lukitaan piiriin U2.

Piiri U2 on '273 D-latch. Siihen lukitaan ulos ajettava data.

Piiri U3 on ULN 2003 Darlington array. Sen sisäänmenot ovat TTL-tasoisia ja ulostulot pystyvät maadoittamaan kukin 500 mA:n kuorman. Maksimi ohjattava jännite on 50 V. Piirin V+ -lähtö on portin transistoreiden suojaksi asennettujen transistoreiden suojadiodien yhteinen piste. V+ tulee siis kytkeä ohjattavan laitteen syöttöön. (Tiedoksi: ULN-piirisarjaa on saatavana myös C-MOS-tasoille sovitettuna ja kumpaakin myös kahdeksanbittisenä versiona.)

Sisäänmenot

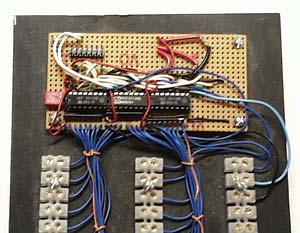

TaPRK C/MRI Sisäänmenot ohjataan C-MOS-multiplekserin kautta. Jokaiseen ylempään dekoodattuun osoitelinjaan ja joystick-portin linjaan voidaan kytkeä yksi multiplekseri.

Piiri U1 on 4512 kaksisuuntainen analoginen multiplekseri. Sitä ohjataan suoraan osoitteen alemmilla ositelinjoilla ja piiri valitaan yhdellä ylemmällä dekoodatulla osoitelinjalla. Littamalla. Piiri on analoginen, joten ideaa voi soveltaa analogisten tietojen välittämiseen PC:n joystick-porttiin. Nyt tieto on muokattu osoitteen erotus -osan Schmitt-triggereillä.

Alkuperäinen softa Pienoisrautatiekerho ry:n Pihlajamaa-radassa

Löysin alkuperäisen MSX tietokoneessa pyörineen MSX-Basic-softan, jolla tätä järjestelemää ajetiin Pienoisrautatiepäivilä PRK:n osastolla. Ohjelma on tehty 40 merkin näytölle, ja on kopioitu muutaman mutkan kautta joten siinä on joukko merkkejä jotka eivät toistu, ja ilmeisesti ohjelman lopusta puuttuu pätkä (pohjakuvan piirto ja osa virhetulostusrutiineja

PIH.pdf

Viimeisin pelkästään MSX-Basiciä sisältävä versio C/MRI:stä

TaPRK_C-MRI_v1.11.zip Kerhon jäsen S.Tukia käänsi koko alkuperäisen MSX-Basic-koodin konekieliseksi, mutta en ottanut sitä jostain syystä käyttöön, vaan yritin itse kääntää osia alkuperäisestä basic-koodista, jotta oppisin itsekin jotain assembleristä. Varmaan NIH-efekti iski jälleen! (NIH=Not Invented Here, eli Ei itse keksitty!)

C/MRI:n viimeisin tallessa oleva versio

TaPRK_C-MRI_v2.8.zip Tämä on viimeisin tallessa oleva versio ohjelmasta. Se sisältää kaksi HEX-tiedostoa ja lataus-wrapperin.
