Infrapunakauko-ohjaus


Huomautus!

Alkuperäinen PC-tietokoneen peliohjainliitäntään tarkoitetun ajolaitteen korvausprojekti on keskeytetty!

Projekti jatkuu PC-tietokoneen korvaavana projektina. Projektin laitteisto käyttää alkuperäisen TMWDCC:n laitteistoa, mutta ohjaa sitä suoraan, eikä PC-yhteensopivan tietokoneen kautta.

Tämä laitteisto on suunnteltu vain radan ajamista silmälläpitäen. Järjestelmästä puuttuvat kaikki vastaanottimen (dekooderin) ohjelmointiominaisuudet. Laitteistolla voidan lähettää vain peruspaketteja (14 tai 28 nopeusportaan tilassa) sekä ryhmän 1 lisälaitekäskyjä (FL/F0 .. F4)

Lisäominaisuuksia kaipaaville suositellaan edelleen alkuperäistä TMWDCC järjestelmää.


Sivulla esitetään tietoja myös edellisistä versioista. Teksti on osin vasta englanniksi (englaninkielisten sivujen kautta on ollut mahdollista saada kritiikkiä ja kommentteja järjeselmästä laajemmalta pohjalta kuin vain kotimaista kieltä kyttäen, siksi näiden sivujen ensisijainen versio on englanninkielinen!). readme.txt sisältää "idean" rungon ja tietoja järjestelmän kehittämisestä.

Versiot 1 ja 2 ovat keskeneräisiä, ja jäävät keskeneräisiksi. Niiden kehtystyöhän ei enää satsata.


Kaikki materiaali (mukaanlukien lähdekoodit) ovat vapaasti kopioitavissa ja hyödynnettävissä ei-kaupallisissa tarkoituksissa. Kaikki kehitystyö on tehty vapaa-aikana eikä hyötymistarkoituksessa, siksi materiaalin käyttö hyötymistarkoituksiin on kielletty! Mikäli kehität koodia edelleen, on sinun asetettava se maksutta kaikkien saataville esimerkiksi Internettiin.

Readme.txt
Taustatietoja ja kehitysvaiheita eri versioista(englanniksi)
Kuvia
Kuvia eri versioiden kehitysvaiheista (kaikki versiot)
links.txt
Linkkejä projektiin liittyville sivuille (kaikki versiot)

3. versio: PC:n korvaava langaton kauko-ohjausjärjestelmä (PC-eliminaattori)

dcc_cmd.asm
PC-eliminaattorin lähdekoodi. Tämä ohjaa alkuperäistä TMWDCC-laitteistoa ja näytöpaneelia.
tx_pot_2.asm
Kauko-ohjaimen lähdekoodi.

2. versio: Peliohjaimen korvaava langaton kauko-ohjaus, ml. ajolaitepistokkeen vaihtojärjestelmä

receiver.asm
Kehitysversio peliohjaimen korvaavasta ajolaitteesta, ml. pistokkeenvaihto-ominaisuus (neljä kauko-ohjainta, mahdollisuus kauko-ohjatusti kytkeä minkä tahansa neljästä kauko-ohjaimesta mihin tahansa 8:aan ajolaitepaikkaan). Jäi keskeneräiseksi sähköisen kytkennän monimutkaisuuden vuoksi.
tx_butt.asm
Pistokkenvaihto-koodilla ryyditetyn kytkin-ohjatun kauko-ohjaimen lähdekoodi Jäi keskeneräiseksi vastaanottimen sähköisen kytkennän monimutkaisuuden vuoksi
Potentiometri- (pyöritettävä nuppi) versio
Ei edes aloitettu!

1. versio: Peliohjaimen korvaava langaton kauko-ohjaus

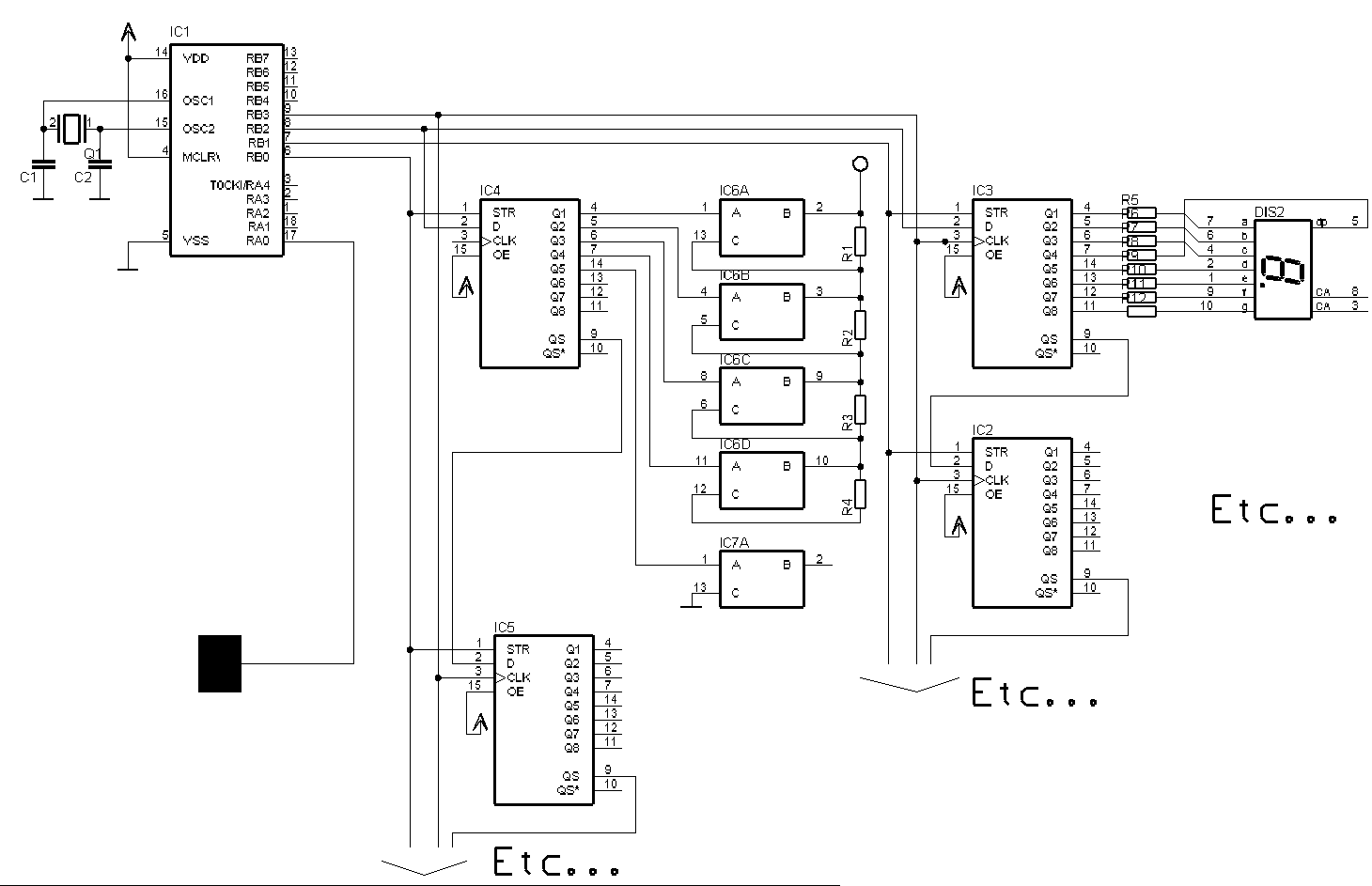

receiver.asm (receiver.gif)
Vast.ottimen lähdekoodi. Tämä toimi peliohjainporttiin kytkettyjen ajolaitteiden rinnalla.

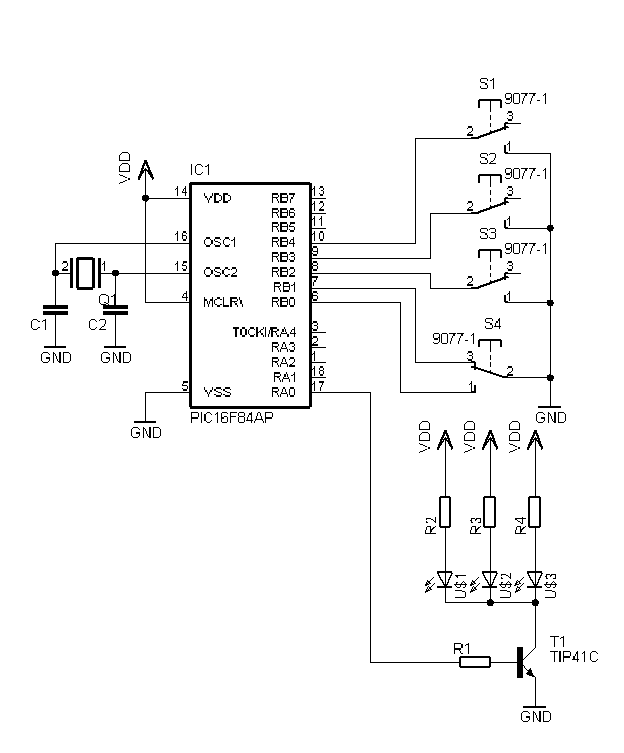

tx_butt.asm (tx_buttt.gif)
Vipukytkinohjattu langaton peliohjaimen korvaavan langattoman kauko-ohjaimen lähdekoodi

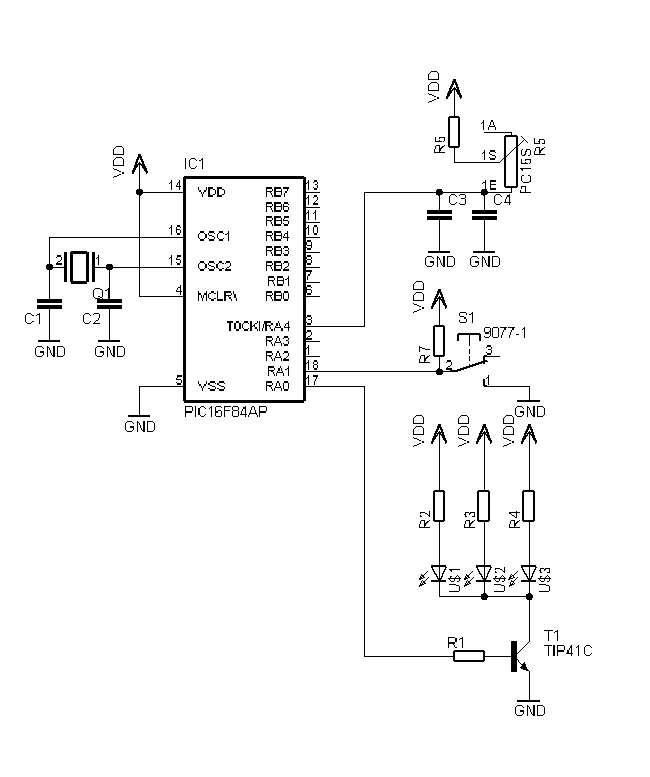

tx_pot.asm (tx_pot.gif)
Potentiometriversio langatomasta kauko-ohjaimesta.
Lähdekoodit eivät ole lopullisia, järjestelmä elää ja kehittyy vielä! Versiota 1 ajetiin Model-Expo 2002 -näyttelyssä kahdella kauko-ohjaimella menestyksekkäästi!
Kytkentäkaaviot (gif-tiedostot) ovat suuria mutta vain suuntaa-antavia
